Windows DHCP and DNS logs

Cuando intentamos incorporar logs de servidores DHCP y DNS basados en Windows, es importante saber la ubicación de estos. NOrmalmente se encuentran en sobre %SYSTEMROOT%\System32\dns\dns.log y %SYSTEMROOT%\System32\dhcp\DhcpSrvLog-xxx.log. No obstante esto puede cambiar de acuerdo a la configuración de cada cliente y en el caso del servidor DHCP el nombre del log depende incluso del idioma del servidor.

Para saber donde tenemos que buscar los logs y configurar correctamente nuestros parses deberemos atender a las configuraciones especificas de cada servidor.

DNSServer

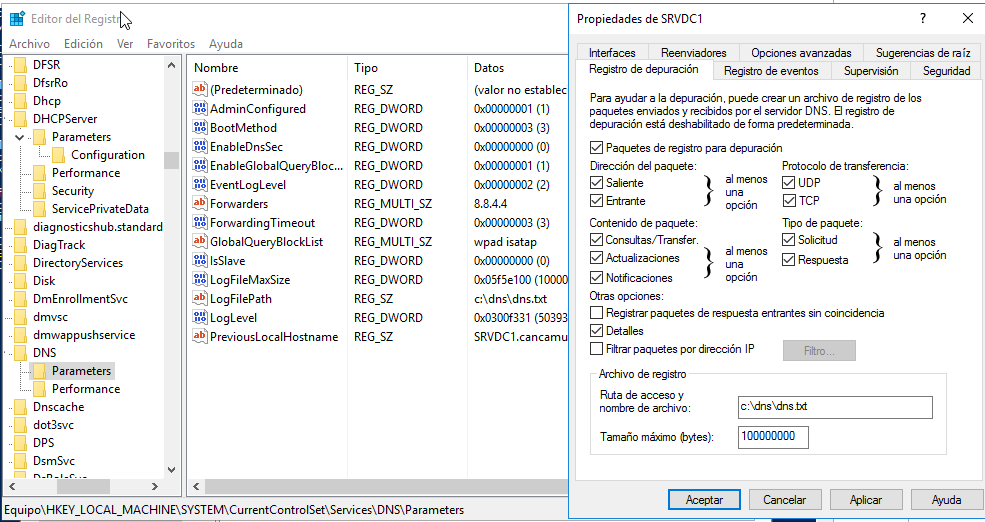

La configuración del servidor DNS se guarda sobre la clave de registro HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\DNS Y la información que a nosotros nos interesa está sobre la clave Parameters

Los parámetros que nos interesan desde nuestra perspectiva son:

• LogFilePath: Controla la ubicación de nuestros logs y que deberemos usar en nuestra herramienta de ingesta: filebeat, nxlog…
• LogFileMaxSize: Tamaño al que empezarán a rotar los logs
• LogLevel: Información que se mostrará en los logs
• EventLogLevel: Configuracón de eventos de Windows.
  • 0 = Ninguno (000)
  • 1 = Errores (001)
  • 2 = Errores y Advertencias (010)
  • 7 = Todos (111)

Si quisieramos personalizar los parseadores de logs en función de los parámetros establecidos en el DNSServer, deberemos comprobar el parámetro LogLevel. A nivel binario cada posición habilitará un tipo de registro concreto:

Posibles parámetros a configurar:

• Registrar paquetes de respuesta entrantes sin coincidencia (bit 26): Esta opción es interesante, ya que aunque el dominio no exista quedará registrado en los logs.
• Detalles (bit 25): Registrara en varias líneas la información casi a nivel de paquete UDP/TCP.
• TCP (bit 16): Peticiones hechas con el protocolo TCP.
• UDP (bit 15): Peticiones hechas con el protocolo UDP.
• Entrante (bit 14): Registrar paquetes entrantes.
• Salientes (bit 13): Registrar paquetes salientes.
• Respuesta (bit 10): Registrar respuestas del servidor.
• Solicitud (bit 9): Registrar solicitudes al servidor.
• Actualizaciones (bit 6): Registrar actualizaciones de dominios. Un equipo notifica que un registro DNS ha cambiado, por ejemplo pòr un cambio de hostname.
• Notificaciones (bit 5): Notificaciones de servidor a clientes.
• Consultas/Transferencias (bit 1): Consultas de registros DNS.

Aclaración sobre la opción detalles

22/12/2021 17:32:59 0E1C PACKET  0000017DED1D2C90 UDP Snd ::1             0003 R Q [8085 A DR  NOERROR] AAAA   (7)wrk10w1(9)cancamusa(3)com(0)
UDP response info at 0000017DED1D2C90
  Socket = 696
  Remote addr ::1, port 57613
  Time Query=4199, Queued=0, Expire=0
  Buf length = 0x0200 (512)
  Msg length = 0x005d (93)
  Message:
    XID       0x0003
    Flags     0x8580
      QR        1 (RESPONSE)
      OPCODE    0 (QUERY)
      AA        1
      TC        0
      RD        1
      RA        1
      Z         0
      CD        0
      AD        0
      RCODE     0 (NOERROR)
    QCOUNT    1
    ACOUNT    0
    NSCOUNT   1
    ARCOUNT   0
    QUESTION SECTION:
    Offset = 0x000c, RR count = 0
    Name      "(7)wrk10w1(9)cancamusa(3)com(0)"
      QTYPE   AAAA (28)
      QCLASS  1
    ANSWER SECTION:
      empty
    AUTHORITY SECTION:
    Offset = 0x0027, RR count = 0
    Name      "[C014](9)cancamusa(3)com(0)"
      TYPE   SOA  (6)
      CLASS  1
      TTL    3600
      DLEN   42
      DATA
                PrimaryServer: (6)srvdc1[C014](9)cancamusa(3)com(0)
                Administrator: (10)hostmaster[C014](9)cancamusa(3)com(0)
                SerialNo     = 40
                Refresh      = 900
                Retry        = 600
                Expire       = 86400
                MinimumTTL   = 3600
    ADDITIONAL SECTION:
      empty

Frente a:

22/12/2021 17:34:34 0E1C PACKET  0000017DEF873CC0 UDP Snd ::1             0002 R Q [8385 A DR NXDOMAIN] A      (6)wrk7w1(9)cancamusa(3)com(0)

Aunque con esta opción si es posible ver la respuesta que le da el servidor al cliente dentro de ANSWER SECTION.

Ejemplos de campo LogLevel

RegistrarPaquetes(26), Detalles(25), TCP(16), UDP(15), Entrante(14), Saliente(13), Respuesta(10), Solicitud(9),Actualizaciones(6), Notificaciones(5), Consultas/Transfer(1)

• 00020737 ->00000000000101000100000001-> Saliente, UDP, Consultas/Transfer, Solicitud
• 00024833 ->00000000000110000100000001-> Entrante, UDP, Consultas/Transfer, Solicitud
• 00037121 ->00000000001001000100000001-> Saliente, TCP, Consultas/Transfer, Solicitud
• 00061697 ->00000000001111000100000001-> SalienteyEntrante, TCPyUDP, Consultas/Transfer, Solicitud
• 00061984 ->00000000001111001000100000-> SalienteyEntrante, TCPyUDP, Actualizaciones, Respuesta
• 00061968 ->00000000001111001000010000-> SalienteyEntrante, TCPyUDP, Notificaciones, Respuesta
• 33616689 ->10000000001111001100110001-> RegistrarPaquetes, SalienteyEntrante, TCPyUDP, Consultas/TransferyActualizacionesyNotificaciones, SolicitudyRespuesta
• 50393905 ->11000000001111001100110001-> RegistrarPaquetes, Detalles, SalienteyEntrante, TCPyUDP, Consultas/TransferyActualizacionesyNotificaciones, SolicitudyRespuesta

DHCPServer

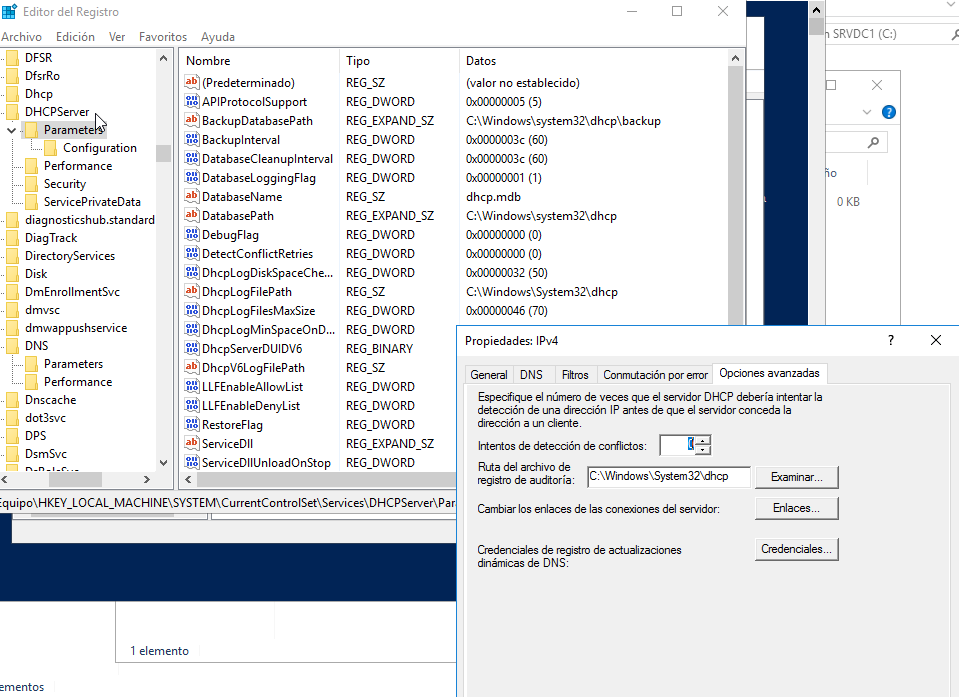

La configuración del servidor DNS se guarda sobre la clave de registro HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\DHCPServer Y la información que a nosotros nos interesa está sobre la clave Parameters

Siendo los parámetros que nos interesan:

• DhcpLogFilePath: Ubicación de los logs de IPV4
• DhcpV6LogFilePath: UBicación de los logs de IPV6

El formato de los logs sigue el formato DhcpSrvLog-xxx.log. Ejemplos:

• DhcpSrvLog-Lun.log: Log del lunes para IPV4
• DhcpV6SrvLog-Mar.log: Log del martes para IPV6
• DhcpSrvLog-Mier.log: Log del miercoles para IPV4
• DhcpV6SrvLog-Mié.log: Log del miercoles para IPV6. Ojo, hay una tilde y es de 3 letras en contraste con IPV4.

Y por supuesto si estuviera en ingles serían:

• DhcpSrvLog-Mon.log: Log del lunes para IPV4
• DhcpV6SrvLog-Tue.log: Log del martes para IPV6
